本標準適用于建、構筑物中設置的消防應急照明和疏散指示系統的設計、施工、調試、檢測、驗收與維護保養。

系統選擇 3.1.2

系統類型的選擇應根據建、構筑物的規模、使用性質及日常管理及維護難易程度等因素確定，并應符合下列規定：
1 設置消防控制室的場所應選擇集中控制型系統；
2 設置火災自動報警系統，但未設置消防控制室的場所宜選擇集中控制型系統；
3 其他場所可選擇非集中控制型系統。
燈具選擇 3.2.1

1 燈具的選擇應符合下列規定：
設置在距地面 8 m 及以下的燈具的電壓等級及供電方式應符合下列規定：
1) 應選擇 A 型燈具；
2) 地面上設置的標志燈應選擇集中電源 A 型燈具；
3) 未設置消防控制室的住宅建筑，疏散走道、樓梯間等場所可選擇自帶電源 B 型燈具。
2 標志燈的規格應符合下列規定：
1) 室內高度大于 4.5m 的場所，應選擇特大型或大型標志燈；
2) 室內高度為 3.5m ～ 4.5m 的場所，應選擇大型或中型標志燈；
3) 室內高度小于 3.5m 的場所，應選擇中型或小型標志燈。
3 燈具及其連接附件的防護等級應符合下列規定：
1) 在室外或地面上設置時，防護等級不應低于 IP67；
2) 在隧道場所、潮濕場所內設置時，防護等級不應低于 IP65；
3) B 型燈具的防護等級不應低于 IP34。

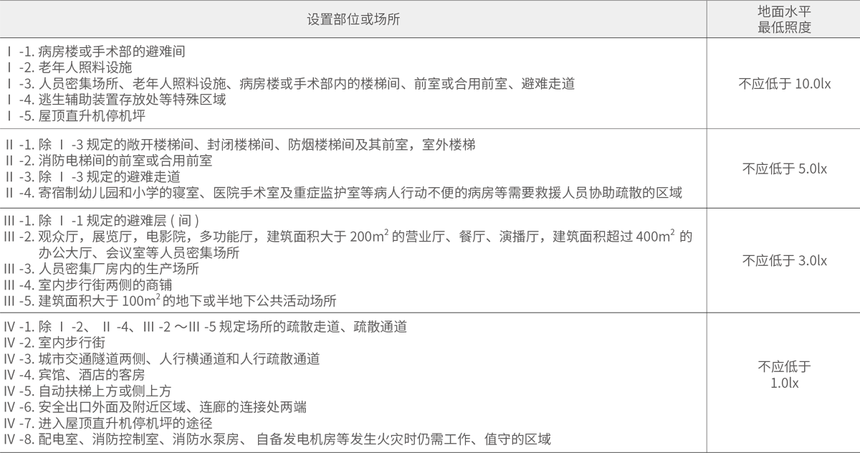

照明燈的設置部位或場所及其地面水平最低照度 3.2.5

照明燈應采用多點、均勻布置方式，建、構筑物設置照明燈的部位或場所及其地面水平最低照度應符合下表的規定。

系統配電的設計 3.3.2

應急照明配電箱或集中電源的輸入及輸出回路中不應裝設剩余電流動作保護器，輸出回路嚴禁接入系統以外的開關裝置、插座及其他負載。

燈具配電回路的設計

1 水平疏散區域燈具配電回路的設計應符合下列規定：3.3.3
1) 按防火分區、同一防火分區的樓層、隧道區間、地鐵站臺和站廳等為基本單元設置配電回路；
2) 除住宅建筑外，不同的防火分區、隧道區間、地鐵站臺和站廳不能共用同一配電回路；
3) 避難走道應單獨設置配電回路；
4) 防煙樓梯間前室及合用前室內設置的燈具應由前室所在樓層的配電回路供電；
5) 配電室、消防控制室、消防水泵房、自備發電機房等發生火災時仍需工作、值守的區域和相關疏散通道，應單獨設置配電回路。
2 豎向疏散區域燈具配電回路的設計應符合下列規定：3.3.4
1) 封閉樓梯間、防煙樓梯間、室外疏散樓梯應單獨設置配電回路；
2) 敞開樓梯間內設置的燈具應由燈具所在樓層或就近樓層的配電回路供電；
3) 避難層和避難層連接的下行樓梯間應單獨設置配電回路。
3 任一配電回路配接燈具的數量、范圍應符合下列規定：3.3.5
1) 配接燈具的數量不宜超過 60 只；(GB 51348-2019 《民用建筑電氣設計標準》13. 6.1 燈具在地面設置時，每個回路不超過 64 盞燈；
燈具在墻壁或頂棚設置時，每個回路不宜超過 25 盞燈。)
2) 道路交通隧道內，配接燈具的范圍不宜超過 1000m；
3) 地鐵隧道內，配接燈具的范圍不應超過一個區間的 1/2。
4 任一配電回路的額定功率、額定電流應符合下列規定：3.3.6
1) 配接燈具的額定功率總和不應大于配電回路額定功率的 80%；
2)A 型燈具配電回路的額定電流不應大于 6A；B 型燈具配電回路的額定電流不應大于 10A。

應急照明配電箱的設計 3.3.7

電池供電時，應急照明配電箱的設計應符合下列規定：
1 應急照明配電箱的選擇應符合下列規定：
在隧道場所、潮濕場所，應選擇防護等級不低于 IP65 的產品；在電氣豎井內，應選擇防護等級不低于 IP33 的產品。
2 應急照明配電箱的設置應符合下列規定：
1) 宜設置于值班室、設備機房、配電間或電氣豎井內；
2) 人員密集場所，每個防火分區應設置獨立的應急照明配電箱；非人員密集場所，多個相鄰防火分區可設置一個共用的應急照明配電箱；
3) 防煙樓梯間應設置獨立的應急照明配電箱，封閉樓梯間宜設置獨立的應急照明配電箱。
3 應急照明配電箱的供電應符合下列規定：
1) 集中控制型系統中，應急照明配電箱應由消防電源的專用應急回路或所在防火分區、同一防火分區的樓層、隧道區間、地鐵站臺和
站廳的消防電源配電箱供電；
2) 非集中控制型系統中，應急照明配電箱應由防火分區、同一防火分區的樓層、隧道區間、地鐵站臺和站廳的正常照明配電箱供電；
3)A 型應急照明配電箱的變壓裝置可設置在應急照明配電箱內或其附近。
4 應急照明配電箱的輸出回路應符合下列規定：
1)A 型應急照明配電箱的輸出回路不應超過 8 路；B 型應急照明配電箱的輸出回路不應超過 12 路；
2) 沿電氣豎井垂直方向為不同樓層的燈具供電時，應急照明配電箱的每個輸出回路在公共建筑中的供電范圍不宜超過 8 層，在住宅
建筑的供電范圍不宜超過 18 層。

集中電源的設計 3.3.8

燈具采用集中電源供電時，集中電源的設計應符合下列規定：
1 集中電源的選擇應符合下列規定：
1) 集中電源額定輸出功率不應大于 5kW；設置在電纜豎井中的集中電源額定輸出功率不應大于 1kW；
2) 在隧道場所、潮濕場所，應選擇防護等級不低于 IP65 的產品；在電氣豎井內，應選擇防護等級不低于 IP33 的產品。
2 集中電源的設置應符合下列規定：
1) 應綜合考慮配電線路的供電距離、導線截面、壓降損耗等因素，按防火分區的劃分情況設置集中電源；燈具總功率大于 5kW 的系統，
應分散設置集中電源；
2) 應設置在消防控制室、低壓配電室、配電間內或電氣豎井內；設置在消防控制室內時，應符合本標準第 3.4.6 條的規定；集中電源
的額定輸出功率不大于 1kW 時，可設置在電氣豎井內。
3 集中電源的供電應符合下列規定：
1) 集中控制型系統中，集中設置的集中電源應由消防電源的專用應急回路供電，分散設置的集中電源應由所在防火分區、同一防火
分區的樓層、隧道區間、地鐵站臺和站廳的消防電源配電箱供電；
2) 非集中控制型系統中，集中設置的集中電源應由正常照明線路供電，分散設置的集中電源應由所在防火分區、同一防火分區的樓層、
隧道區間、地鐵站臺和站廳的正常照明配電箱供電。
4 集中電源的輸出回路應符合下列規定：
1) 集中電源的輸出回路不應超過 8 路；
2) 沿電氣豎井垂直方向為不同樓層的燈具供電時，集中電源的每個輸出回路在公共建筑中的供電范圍不宜超過 8 層，在住宅建筑的
供電范圍不宜超過 18 層。

應急照明控制器的設計

1 應急照明控制器的選型應符合下列規定：3.4.1
1) 應選擇具有能接收火災報警控制器或消防聯動控制器干接點信號或 DC24V 信號接口的產品；
2) 應急照明控制器采用通信協議與消防聯動控制器通信時，應選擇與消防聯動控制器的通信接口和通訊協議的兼容性滿足現行國家
標準《火災自動報警系統組件兼容性要求》GB 22134 有關規定的產品；
3) 在隧道場所、潮濕場所，應選擇防護等級不低于 IP65 的產品；在電氣豎井內，應選擇防護等級不低于 IP33 的產品。
2 任一臺應急照明控制器直接控制燈具的總數量不應大于 3200。3.4.2
